Wertanalyse: Funktionenbaum
Der Funktionenbaum dient der Strukturierung der gesammelten Funktionen des Objektes in der vierten Phase des Wertanalyse-Arbeitsplans. Ein Funktionenbaum wie im Bild 4 ist sowohl von der linken als auch von der rechten Seite zu interpretieren. Führungskräfte verwenden diese Darstellungsform ebenfalls gerne zur Darstellung von Organigrammen.

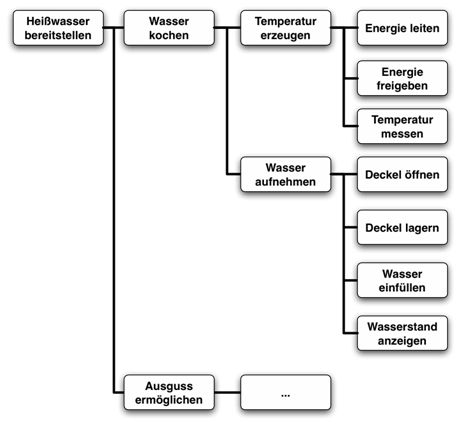

Bild 4 - Funktionenbaum eines Wasserkochers
Erfolgt die Analyse von links nach rechts, so wird die Anordnung mit „Wie?“ hinterfragt. In umgekehrter Richtung lautet die Frage „Warum?“. Mithilfe des Funktionenbaums ist für jede beteiligte Person verständlich, wie ein Objekt funktionenmäßig aufgebaut und zu optimieren ist. Generell sind Funktionenbäume nach Hierarchieebenen aufgebaut, d. h. ganz links steht die Gesamtfunktion des Objektes, in einer Spalte daneben die Teilfunktionen, daneben weitere Teilfunktionen bis hin zu Elementarfunktionen. Funktionen auf niedrigerer Hierarchieebene ermöglichen die Realisierung bzw. Ausführung übergeordneter Funktionen. Der Detaillierungsgrad nimmt prinzipiell von links nach rechts zu. Es ist unwichtig, ob sich die tieferen Hierarchien von links nach rechts oder von oben nach unten aufbauen. Auch die Darstellung in Mind-Maps kann vorteilhaft sein. Jeder Funktionenbaum besitzt lediglich eine Gesamtfunktion. Ein Funktionenbaum sollte sowohl erwünschte als auch unerwünschte Funktionen enthalten, vor allem dann, wenn er den IST-Zustand analysiert.
Das Bild 4 zeigt den Funktionenbaum eines Wasserkochers. Die Gesamtfunktion des Gerätes lautet „Heißwasser bereitstellen“, wobei die weiteren Teilfunktionen dafür sorgen, dass diese Gesamtfunktion realisierbar ist. Bei der Analyse von links nach rechts wird hinterfragt, wie „Heißwasser erzeugt“ werden kann? Die Antwort lautet, indem Wasser gekocht und der Ausguss ermöglicht wird. Die umgekehrte Analyserichtung hinterfragt, warum etwas passiert. Ein Deckel wird geöffnet und gelagert, Wasser eingefüllt und der Wasserstand angezeigt, um Wasser aufzunehmen.
